ویژگیها :

-          طراحی به صورت فشرده و کوچک

-          کارکرد آسان

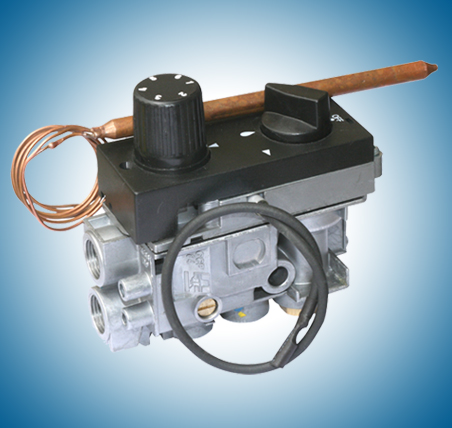

-          شیر کنترل چند کاره گازی مدل GCP84 مناسب برای انواع بخاری، شومینه، آبگرمکن مخزنی با عملکرد مطلوب و مطابق با استاندارد ملی به شماره 4512 و (EN126) تولید شده است.

-          شیر عملکرد گازی مدل GCP84 جهت مشعل اصلی بنا به در خواست مشتری عملکردهای ذیل را دارا می باشد :

شعله کم و زیاد تدریجی و نهایتاً خاموش (مدل GCP84/30)

شعله زیاد و نهایتاً خاموش                   (مدل GCP84/31) مخصوص آبگرمکن مخزنی

شعله زیاد و کم                                 (مدل GCP84/32/s)

شعله زیاد و کم تدریجی                      (مدل GCP84/33)

-          شیر کنترل گازی مدل GCP84 قابلیت کار با گاز طبیعی (N.G) و مایع (L.P.G) را دارد (بنا به درخواست مشتری)

-          مجهز به دستگیره گاز جهت روشن کردن شیر کنترل و دستگیره دما جهت کنترل دما به صورت مجزا می باشد. (دربعضی از شیر کنترلها برای کنترل موارد فوق یک دستگیره طراحی گردیده که استهلاک قطعات را در شیر کنترل بالا میبرد.)

-          دارای فندک جرقه زن در درون بدنه شیر کنترل بوده که همزمان با دستگیره گاز فعال می گردد.

(در حالیکه در شیر کنترلهای دیگر با یک دست جرقه زدن را باید فعال کرد و با دست دیگر دستگیره گاز را جهت روشن کردن پیلوت باز نمود.)

-          دارای محل اندازه گیری فشار خروجی و ورودی با قطر 9 میلیمتر می باشد.

اجزای اصلی :

-          جرقه زدن یکپارچه که در درون شیرکنترل تعبیه شده

-          دو دستگیره مجزای دما و گاز

-          مجهز به سیستم نظارت بر شعله است که در صورت عدم وجود شعله از ورود گاز به مشعل اصلی جلوگیری می نماید. (شامل پایه پیلوت، ترموکوپل، مگنت)

-          دارای قفل داخلی جهت جلوگیری از روشن شدن مجدد

-          بنا به درخواست مشتری دارای گارونر جهت تثبیت فشار خروجی

-          دارای توری ورودی گاز

-          دارای فیلتر پیلوت

-          دارای سیستم ترموستات فنوسی

-          دارای پیچ تنظیم پیلوت

-          دارای پیچ تنظیم حداقل شعله جهت مشعل اصلی

-          اتصالات ورودی، خروجی در پایین و کناره شیرکنترل جهت نصب آسان در جهات مختلف

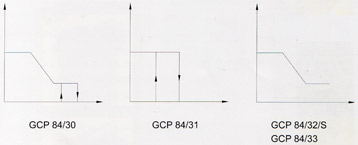

انواع مدلهای شیر کنترل چند کاره گازی GCP84

-          مدل GCP84/30 (عملکرد شعله کم و زیاد بصورت تدریجی و نهایتاً خاموش)

-          مدل GCP84/31 (عملکرد شعله زیاد و نهایتاً خاموش مناسب جهت آبگرمکن مخزنی)

-          مدل GCP84/32/s (عملکرد شعله کم و زیاد)

-          مدل GCP84/33 (عملکرد شعله زیاد و کم تدریجی)

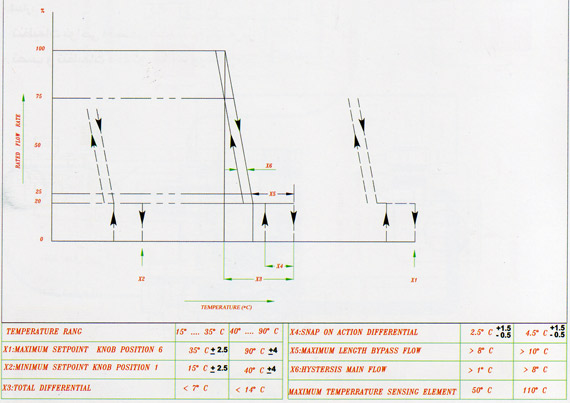

کنترل هوشمند دما (ترموستاتیک) در انواع بخاری و شومینه

-          ترموستاتیک از دو بخش کپسول (BULB) و فانوسی (BELLOWS) تشکیل شده است که مایع درون ناحیه کپسول با بالا رفتن دمای محیط منبسط شده و باعث افزایش طول ناحیه فانوسی می گردد. این افزایش حرکت مکانیکی محور شیر کنترل را برای کنترل دمای محیط و دبی گاز را به صورت اتوماتیک تنظیم می نماید.

مزایای ترموستاتیک :

-          کاهش مصرف سوخت و بهینه نمودن مصرف گاز می باشد این سیستم در مقابل تغییرات مداوم دما بطور اتوماتیک مصرف گاز را کنترل می نماید. این سیستم علاوه بر اقتصادی بودن آن اتلاف انرژی را هوشمندانه بهینه میکند. -          مزیت این نوع شیر کنترل ها نسبت به شیر کنترل های دستی راحتی و گرمای یکنواخت آن برای مصرف کنندگان است.

انتخاب های ویژه

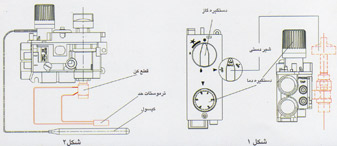

-          شیر کنترل چند کاره گازی مدل GCP84 این امکان را داردکه در شومینه ها با اضافه نمودن یک شیر دستی در کنار بدنه شیر کنترل شعله مشعل دوم را روشن و کنترل نمایید.

-          در صورت درخواست مشتری می توان سیستم ایمنی دوم به نام ECO (ترموستات حد) را در درجه حرارتهای مختلف برای قطع شیر کنترل ارائه نمود. ترموستات حد (ECO) بوسیله یک قطع کن (INTERUPTER) در صورت افزایش دمای بیش از حد وسیله گاز سوز، ولتاژ ترموکوپل را قطع می کند و در نهایت باعث قطع جریان الکتریکی مگنت شده و شیر کنترل خاموش می شود.

-          در صورت درخواست مشتری میتوان شیر کنترل را مجهز به سیستم کنترل از راه دور نمود.

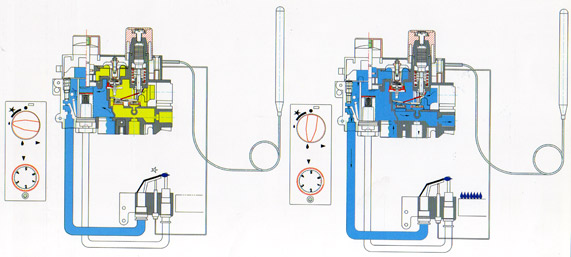

عملکرد دستگیره گاز

وضعیت خاموش : دستگیره گاز را در جهت عکس عقربه های ساعت چرخانده به طرف پایین فشار دهید و به مدت پنج ثانیه نگه دارید. (گاز پیلوت جریان می یابد.) در همان حالت پایین چرخش دستگیره را ادامه دهید تا به نقطه توقف برسد فندک (پیزو الکتریک) جرقه ای را بین الکترود و مشعل پیلوت ایجاد می نماید. پس از روشن شدن مشعل پیلوت دستگیره را به مدت 10 ثانیه در همین وضعیت نگه دارید تا سیستم نظارت بر شعله فعال شده شدت جریان کافی را جهت باز نگه داشتن شیر مغناطیسی (مگنت) تامین نماید سپس دستگیره را رها کنید اگر مشعل پیلوت روشن نشد شماره های 1 و 2 تکرار شود. دستگیره گاز را در جهت عکس عقربه های ساعت بچرخانید تامشعل اصلی روشن شود (وضعیت () بیشترین شعله را نشان می دهد بستگی به موفقیت انتخاب شده در دستگیره دما دارد.)

روشن خاموش کردن

دستگیره گاز را در جهت حرکت عقربه های ساعت بچرخانید تا به علامت () برسد در این وضعیت فقط پیلوت روشن مینماید.
به علت دارا بودن سیستم قفل داخلی جهت جلوگیری از روشن شدن مجدد دستگیره را به سمت پایین فشار دهید و همزمان در جهت عقربه های ساعت بچرخانید تا به علامت () برسد در این حالت مشعل اصلی خاموش می شود (جهت روشن شدن مجدد بایستی 30 ثانیه صبر کنید.)

عملکرد دستگیره دما

با چرخش دستگیره دما در عکس عقربه های ساعت دمای محیط افزایش میابد و با چرخش ان در جهت عقربه های ساعت دمای محیط کاهش میابد.

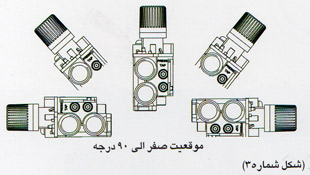

دستورالعمل نصب شیر کنترل چند کاره گازی مدل GCP84 -          شیر کنترل گازی مدل GCP84 قابل نصب در موقعیت های مستقیم و یا در زاویه های صفر تا 90 درجه را دارا میباشد. -          هنگام نصب اتصالات خروجی مشعل اصلی و ورودی گاز به شیر کنترل بایستی گاز از مسیر نشان داده شده توسط فلش روی بدنه ریخته گیری شده جریان یابد.
-          هنگام نصب اتصالات پیلوت و مشعل اصلی به شیر کنترل فشار از نواحی 1 الی 4 اعمال شود. بیشترین گشتاور مجاز برای اتصال مشعل اصلی 35 نیوتن / متر است. -          هنگام نصب ترموکوپل حتما ناحیه اتصال تمیز و خشک گردد و ترموکوپل را در مسیر اتصالات چند گانه قرار ندهید و برای اطمینان از یک اتصال مناسب فقط با چرخاندن به اندازه 4/1 دور توسط دست انجام گیرد و لوله ترموکوپل سعی شود با شعاع خمش حداقل 25 میلی متر خم گردد تا اختلالی در عملکرد شیر کنترل بوجود نیاید.
-          بعد از نصب شیر کنترل و روشن کردن مشعل اصلی طبق دستور العمل دستگیره گاز و دما تمامی اتصالات را با محلول آب و صابون آغشته کرده و از نظر نشتی تست نمائید. و نهایتا جهت اطمینان از عملکرد صحیح شیر کنترل تمامی مراحل دستورالعملی را انجام دهید.

هشدار :

-          تنظیمات نواحی مشخص شده با علامت قرمز را هرگز تغییر ندهید.
