تعریف:
ترموکوپل تشکیل شده از دو فلز یا آلیاژ غیر هم جنس که در یک نقطه به یکدیگر متصل شده و در اثر حرارت نیروی محرکه الکتریکی در دو سر دیگر آن ایجاد میکند ترموکوپل متصل به مگنت در شیر کنترلها بعنوان وسیله اطمینان در مقابل عدم وجود شعله عمل میکند . زمانی که نوک ترموکوپل توسط شعله گرم میگردد یک نیروی محرکه الکتریکی (electromotive force )
تولید میکند که برای فعال نمودن یک الکترومغناطیس بکار میرود . وقتی شعله خاموش مگردد جریان کاهش پیدا نموده که این باعث بسته شدن مگنت میگردد که بطور اتوماتیک جریان گاز را قطع مینماید.
نصب:
- فشار وارده به مهره ترموکوپل در ارتباط با مگنت بایستی بین 3 الی 4.5 نیوتن متر باشد.
- اتصال بایستی عاری از گردوخاک , چربی , روغن و دیگر عناصر که باعث تاخیر انداختن جریان الکتریکی میگردد باشد .
- ترموکوپل های لوله ای ( معمولی ) نبایستی با شعاع کمتر از 20 میلی متر خم گردد . ترموکوپل های سیمی ( سنسور حرارتی ) نبایستی با شعاع 5 میلی متر خم گردد . در هر مورد از سایش و ارتباط با لبه ها در زمان نصب بایستی جلوگیری گردد.
مشخصات فنی :
- نیروی محرکه الکتریکی در 650 درجه سانتیگراد :
تقریبا 30 میلی ولت
- مقاومت متوسط با توجه به طول در سانتی متر :
(L ) 0.34 + 11.48 بر حسب میلی اهم

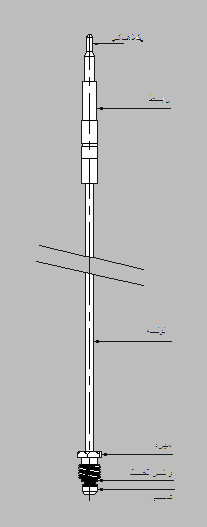

مواد اولیه :
- کلاهک :
نیکل وکرم
- مهره و رابط :
برنج
- سیم و لوله :
مس
