شیر کامکپت :

کاربرد:

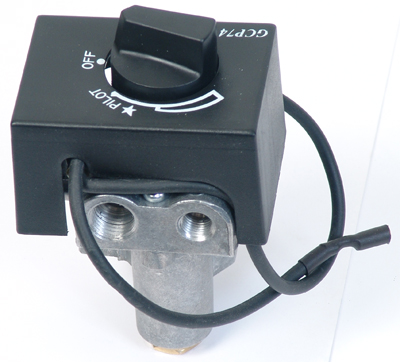

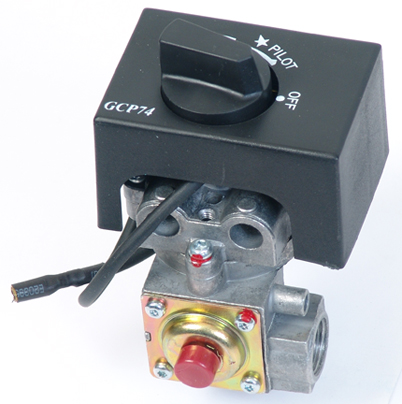

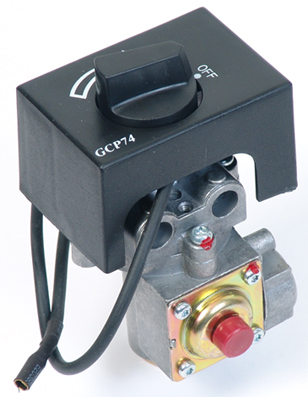

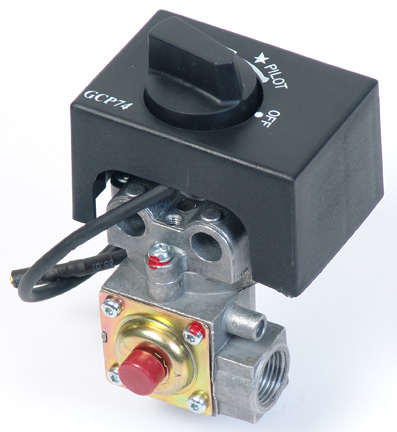

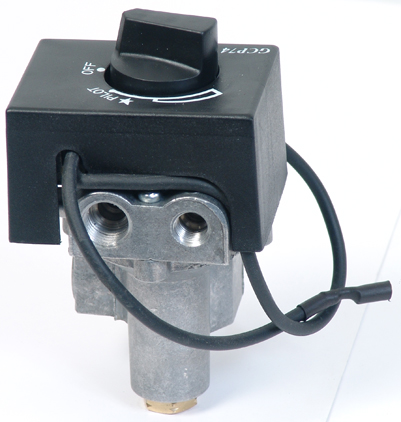

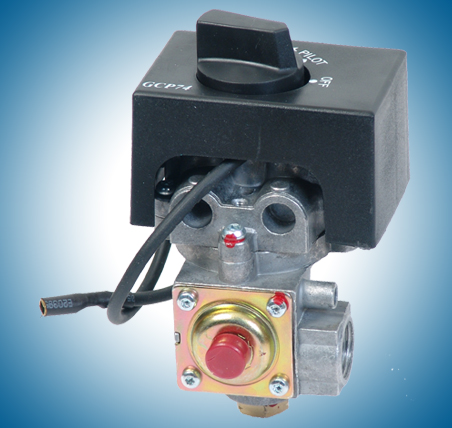

شیرکنترل گاز چند کاره Gcp74/86 مخصوص بخارهای گازی و لوازم گازسوز مشابه ساخته شده است. طراحی شیرکنترل Gcp74/86 به گونه ای است که توانائی کار با گازهای شهری، طبیعی و مایع را داراست و بصورت یکپارچه مجهز به گاورنر می باشد.

قسمت های اصلی

کنترل جریان گاز :

با چرخش صفحه گردان شیرکنترل توسط دستگیره فرمان، مقدار جریان گاز خروجی به مشعل اصلی کنترل گردیده و متناسب با میزان و جهت چرخش، جریان گاز خروجی از حداقل تا حداکثر تغییر می یابد.

نظارت بر شعله (ترموالکتریک) :

شیرکنترل Gcp74/86 مجهز به واحد نظارت به شعله می باشد. ترموکوپل شمعک پیلوت و شیر خودکار (بویین) اجزای اصلی این واحد بوده و مجموعا به منظور سیستم ایمنی در نظر گرفته است. تا در صورت عدم وجود شعله از ورود گاز به مشعل اصلی و مشعل پیلوت جلوگیری به عمل آورد.

گاورنر :

وسیله ای است که در سر راه ورودی شیرکنترل قرار گرفته و وظیفه آن تثبیت فشار ورودی به وسیله گازسور می باشد. این وسیله امکان بهره گیری از پیلوت ODS (oxygen depletion system) رابرای دستیابی وسیله گازسوز امکان می سازد.

جرقه زدن :

شیرکنترل Gcp74/86 روشن نمودن مشعل پیلوت با چرخش دستگیره فرمان و ایجاد جرقه توسط کریستال پیزو و چکش جرقه صورت میگیرد.

فیلتر :

وجود فیلتر در مسیر ورود گاز به مشعل پیلوت از ورود ذرات معلق در گاز و ذرات رسوبی در لوله های گاز به ژیلگور شمعک پیلوت جلوگیری می نماید.

تنظیم کننده :

علاوه بر کنترل جریان گاز توسط دستگیره فرمان کنترل Gcp74/86 مجهز به دورپیچ تنظیم حداقل و حداکثر عبور جریان گاز خروجی به مشعل اصلی می باشد.

نحوه نصب :

نصب شیر کنترل Gcp74/86 در حالت های مختلف امکان پذیر می باشد.

ورودی گاز شیر کنترل می تواند در چهار حالت مختلف نسبت به خروجی گاز قرار گیرد این توانایی موجب سهولت نصب این شیر گردیده و کمترین میزان مصرف را در لوله و اتصالات خواهد داشت.
