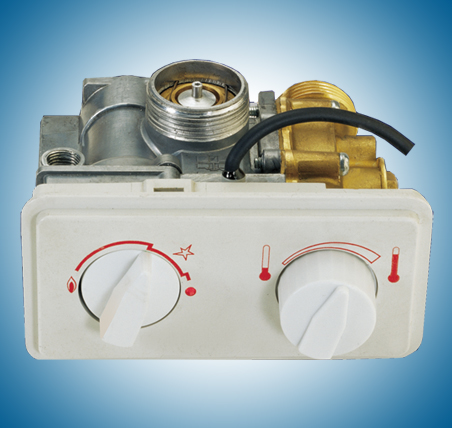

شير كنترل آبگرمكن ديواري

شير كنترل آبگرمكن ديواري

كد محصول :GCP81

توضيح محصول :

شير كنترل آبگرمكن ديواري

شير كنترل گازي مدل GCP81 مناسب براي انواع آبگرمكن ديواري با عملكرد مطلوب و مطابق با استانداردهاي ملي و EN26 توليد شده است.
شير كنترل مدل GCP81 به صورت فشرده و كوچك (COMPACT) طراحي گرديده تا به راحتي در انواع آبگرمكن هاي ديواري و در كمترين جا تعبيه و قابل دسترسي باشد.
بنا به درخواست مشتري، قابليت كار با گاز طبيعي (N.G) و گاز مايع (L.P.G.) را دارا مي باشد.
داراي فندك جرقه زن است كه در درون بدنه شير كنترل تعبيه شده است.

نوآوري و فناوري :
در شير كنترل هاي (نسل اول) با جابجايي ديافراگم يك حركت طولي به (محور) SPINDLE داده مي شود كه عامل كنترل جريان گاز مي باشد.

اما...

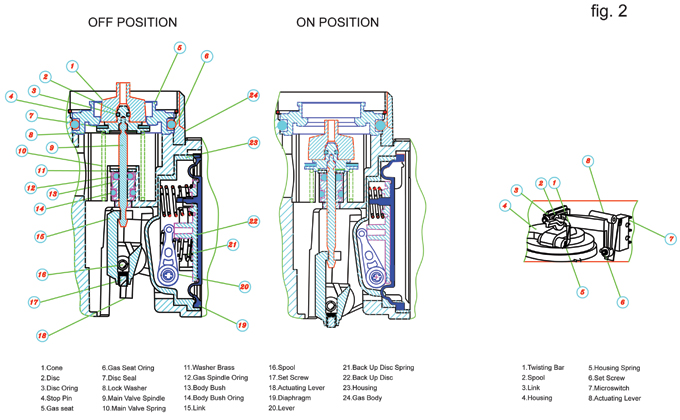

در شير كنترل GCP81 كه آخرين نوآوري و فناوري را در خود به همراه دارد، حركت ديافراگم يك (مكانيزم اهرم) LEVER MECHANISM را به چرخش (ROTATION) در مي آورد كه در مقايسه با شير كنترل هاي قديمي اين جابجايي بسيار كوچكتر بوده و باعث مي شود عمر اورينگ آببند كننده افزايش يابد.
در اين (طراحي) و (سيستم) كنترل حرارت داراي ثبات بسيار بالايي مي باشد و احتمال بازماندن شير گاز ناشي از انباشته شدن املاح آب از بين مي رود.

مقايسه دو سيستم :
در شير كنترل هاي قديمي (نسل اول) جابجايي ديافراگم آب در يك حركت رفت و برگشت و به وسيله يك (محور) از بين اورينگ آب بند كننده جهت كنترل جريان گاز از محفظه آب به فضاي گاز انجام مي گيرد.

اين شير كنترل ها مشكلات و خطرات خاص خود را به دلايل رفت و برگشت مداوم (محور) به دنبال دارد. حركت رفت و برگشت (محور) با وجود اورينگ آب بندي، ذرات آب را به صورت يك لايه به خود مي گيرد و در خارج از محفظه آب تبخير شده، باعث انباشته شدن املاح آب روي محور مي گردد.
املاح جمع آوري شده روي (محور) با حركت محور به تدريج، باعث خرابي اورينگ و كم شدن آب بندي آن مي گردد. به علاوه با افزايش اصطكاك ناشي از اين انباشتگي، تناسب جريان آب با گاز را مختل كرده و با قطع جريان آب، گاز به مقدار لازم كاهش نيافته، باعث افزايش درجه حرارت آب مي شود و در نتيجه مشكلات ايمني براي مصرف كننده در پي خواهد داشت.
در حاليكه در شير كنترل مدل GCP81 مشكلات مذكور از بين رفته است.

قسمت هاي عملكرد گاز :

حداكثر فشار ورودي آب	10 bar (13 bar)
دماي كاركرد مجاز	0°c - 80°c
ميزان جريان آب	2.5 – 8 L/min forΔT=50°c HOT 5.0 – 16 L/min forΔT=25°c WARM
حداقل فشار آب در وضعيت HOT (بستگي به ميزان جريان آب دارد)	0.2 – 0.5 bar
اتصال خروجي گاز به مشعل اصلي	M 30 x 1.5
اتصال خروجي گاز به مشعل پيلوت	M 9x 1
اتصال ورودي گاز به شير كنترل	1.2"
اتصالات آب	ورودي 1.2" خروجي 3/4"
خروجي اسمي براي گاز طبيعي و گاز مايع	(10 – 32 KW) 34,440 – 110,208 BTU/h

قسمت هاي عملكرد آب :

مجهز به سيستم نظارت بر شعله است كه در صورت عدم وجود شعله از ورود گاز به مشعل جلوگيري مي نمايد. پايه پيلوت، ترموكوپل و منگنت اجزاي اصلي آن بوده و مجموعا به عنوان يك سيستم ايمني ترموالكتريك عمل مي كنند.
داراي شير دستي است و با آن عمل جرقه زدن و تنظيم خروج گاز متناسب با چرخش ديسك از حداقل تا حداكثر را كنترل وهنگام جرقه زدن به جهت داشتن قفل داخلي از روشن شدن مشعل اصلي جلوگيري مي كند.
داراي تنظيم كننده گاز براي مشعل پيلوت است.
داراي فيلتر پيلوت است.
جريان آب باعث باز شدن شير گاز مي شود.
داراي قفل داخلي جهت جلوگيري از روشن شدن مججد است.
