شیر کنترل آبگرمگن مخزنی گاورنردار

شیر کنترل آبگرمگن مخزنی گاورنردار

كد محصول :GCP 97/12.G

توضيح محصول :

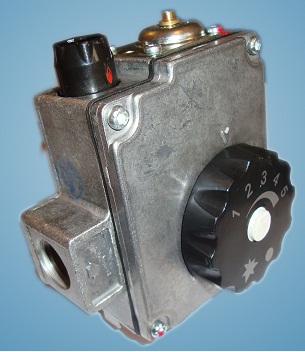

شير كنترل آبگرمكن مخزني گاورنر دار مدل GCP 97/12.G

كاربرد :

شير كنترل چند كاره ترموستاتيك گاورنر دار مدل GCP 97/12.G مخصوص آبگرمكن هاي مخزني به گونه اي طراحي شده است كه توانايي كار با گازهاي طبيعي و مايع را دارد. و بصورت یکپارچه مجهز به گاورنر میباشد (طبق استاندارد ملی 4512 )

قسمت هاي اصلي :

1- دکمه جرقه زن دو حالته : الف- پیلوت ب- روشن

2- دستگیره اصلی 7 یا 5 شماره ای ( بنا به در خواست مشتری )

3- گاورنر یکپارچه جهت تثبیت فشار خروجی ( شکل شماره 5 )

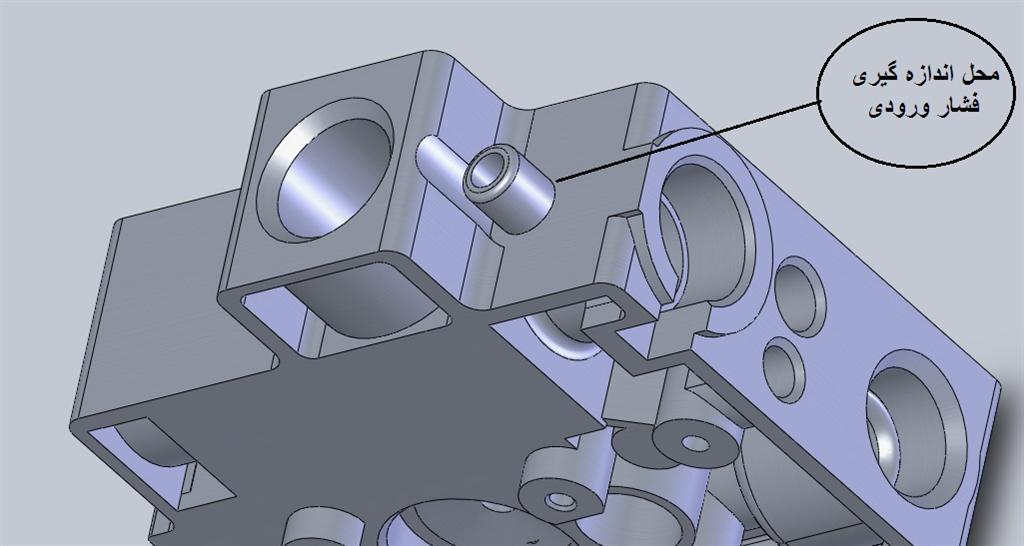

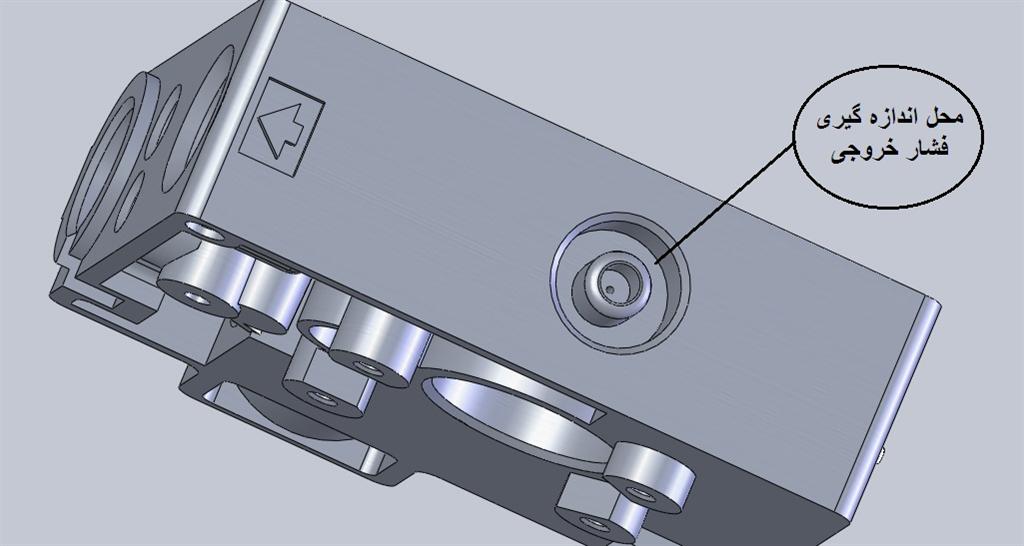

4- محل اندازه گیری فشار ورودی و خروجی ( شکل شماره 1 )

5- دارای فیلتر در ورودی پیلوت

6- سیستم نظارت بر شعله و ترموستات حد ( ECO)

شکل شماره 1

مشخصات فني :

حداكثر فشار ورودي گاز	mbar 50
حداكثر درجه دماي كاركرد مجاز شير كنترل	0-80°c
حوزه عملكرد ترموستات حد ( ECO )	85°c ± 3°c
محدوده تنظيم كننده حرارت (ترموستات)	40°c - 80°c
ميزان دبی	Δ P=2.5 mbar 2.3 m³/h گاز طبيعي NATURAL GAS D=0.65
قابليت كاركرد	گاز طبيعي – گاز مايع
دامنه فشار خروجی گاورنر	Class C group 2 mbar 3-18

اتصالات :

ورودي گاز	Rp ½"
خروجي مشعل اصلي	Rp¾"
خروجي پيلوت	M 9x1
ترموكوپل	M 8x1 M 9x1 M 10x1
فلنچ اتصال به آبگرمكن	NPT ¾"

عملکرد :

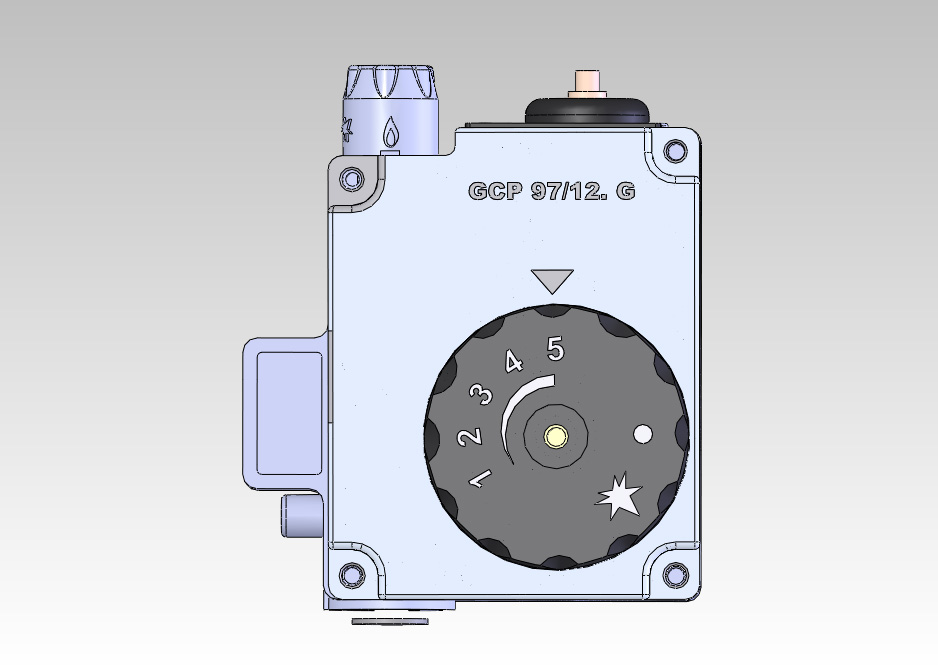

1- روشن کردن پیلوت ( شکل شماره 2 )

دستگیره تنظیم دما را از وضعیت خاموش ● به وضعیت جرقه بچرخانید. تا علامت جرقه روی شاخص قرار گیرد . در همین حالت دکمه جرقه زن را در وضعیت جرقهقرار داده و به سمت

پایین فشار داده و نگه دارید ( گاز پیلوت جریان میابد ) پس از روشن کردن مشعل پیلوت به مدت 10 ثانیه در

همان حالت دکمه جرقه زن را نگه دارید تا سیستم نظارت بر شعله فعال گردد. سپس دکمه جرقه زن را رها

کنید .

شکل شماره 2

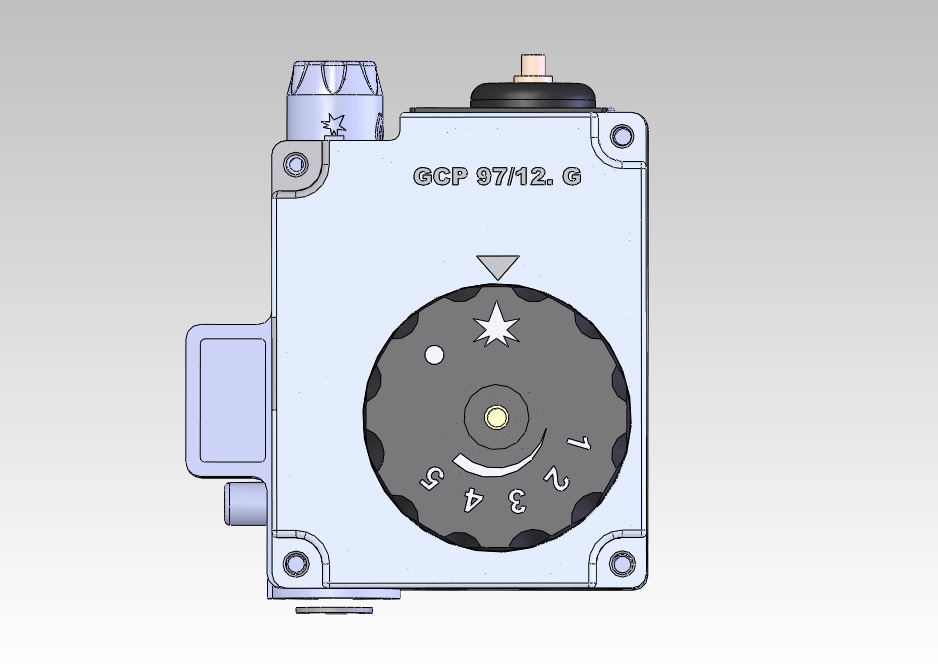

2- آماده بکار مشعل اصلی ( شکل شماره 3 )

دکمه جرقه زن را به سمت شعله بچرخانید مشعل اصلی آماده بکار میباشد

توجه: با چرخش دستگیره تنظیم ار حالت جرقه به اعداد 1 تا 5 مشعل اصلی روشن میگردد .

دستگیره تنظیم دما با چرخش به سمت عکس عقربه های ساعت به شماره های بالا دما

افزایش میگردد.

شکل شماره 3

3- خاموش ( شکل شماره 4 )

ابتدا مشعل اصلی را با چرخاندن دستگیره دما به حالت خاموش نمائید .

پس از خاموش شدن مشعل اصلی دستگیره دما را به وضعیت ● بچرخانید تا مشعل پیلوت نیز خاموش گردد.

تذکر: سیتم نظارت بر شعله پس از خاموش شدن مشعل پیلوت حدودا 30 ثانیه طول میکشد تا از مدار خارج

گردد لذا جهت روشن کردن مجدد 2 دقیقه صبر نمائید.

شکل شماره 4

تبدیل شیر کنترل به گاز L.P.G :

جهت تبدیل باید گاورنر را یکسره نمائیم .

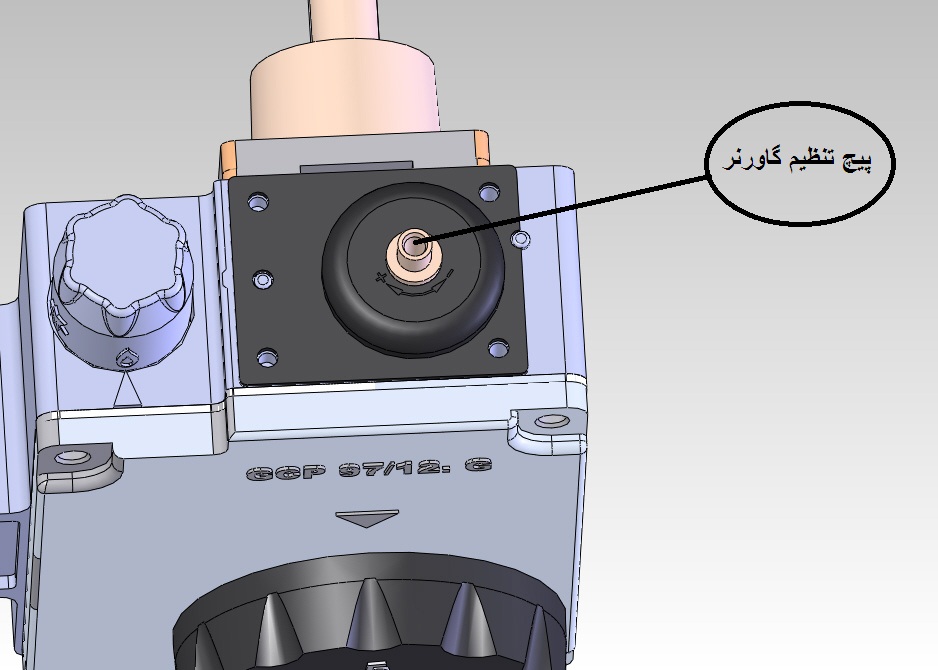

به این منظور پیچ تنظیم گاورنر ( شکل شماره 5 ) را در جهت حرکت عقربه های ساعت بچرخانید تا به انتها برسد در این حالت میتوان از گاز L.P.G استفاده نمود .

تذکر1 : قطر ژیگلور در برنر ممکن است نیاز به تغییر داشته باشد .

تذکر2 : جهت استفاده مجدد با گاز طبیعی حتما باید با سرویسکار مجاز تماس گرفته شود.

شکل شماره 5

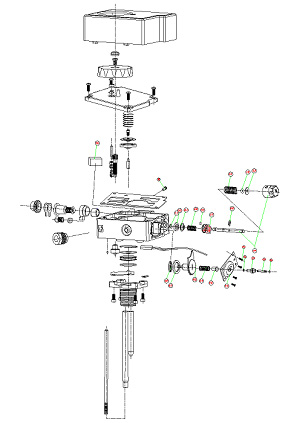

نقشه انفجاری شیر کنترل مدل GCP97/12.G :
