شير كنترل بخاري

شير كنترل بخاري

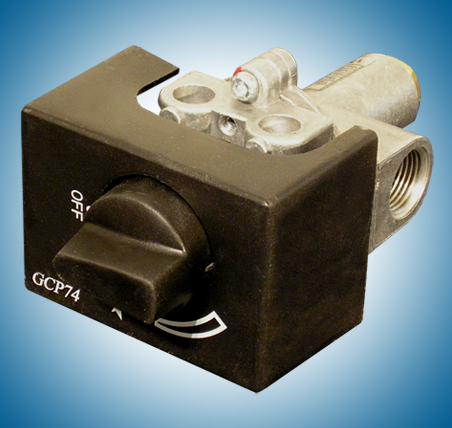

كد محصول :GCP74

توضيح محصول :

شير كنترل بخاري

كاربرد :

شير كنترل چند كاره GCP74 مخصوص بخاري هاي گازي و لوازم گازسوز مشابه ساخته شده است. طراحي شير كنترل GCP74 به گونه اي است كه توانايي كار با گازهاي شهري، طبيعي و مايع را داراست.

قسمت هاي اصلي

كنترل جريان گاز :

با چرخش صفحه گردان شير كنترل توسط دستگيره فرمان، مقدار جريان گاز خروجي به مشعل اصلي كنترل گرديده و متناسب با ميزان و جهت چرخش، جريان گاز خروجي از حداقل تا حداكثر تغيير مي يابد.

نظارت بر شعله (مكانيزم ترموالكتريك) :

شير كنترل GCP74 مجهز به واحد نظارم بر شعله مي باشد. ترموكوپل، شمعك پيلوت و شير خودكار (بوبين) اجراي اصلي اين واحد بوده و مجموعا به منظور سيستم ايمني در نظر گرفته شده است. تا در صورت عدم وجود شعله از ورود گاز به مشعل پيلوت جلوگيري به عمل آورد.

جرقه زن :

در شير كنترل GCP74 روشن نمودن مشعل پيلوت با چرخش دستگيره فرمان و ايجاد جرقه توسط كريستال پيزو و چكش جرقه صورت مي گيرد.

فيلتر :

وجود فيلتر در مسير ورود گاز به مشعل پيلوت از ورود ذرات معلق در گاز و ذرات رسوبي در لوله هاي گاز به زيگلور شمعك جلوگيري مي نمايد.

مشخصات فني :

حداكثر فشار ورودي آب	500 mm W.C. (50 bar)
حداكثر نرخ خروجي در W.C. mm25 افت فشار هوا (d=1) برابر با	775 lit/h
دماي محيط شير	0°c - 80°c

اتصالات :


ورودي گاز	Rp 3/8"
خروجي پيلوت	M 10x1
خروجي مشعل	M 14x1.5
ترموكوپل	M 9x1

تنظيم كننده :

علاوه بر كنترل جريان گاز توسط دستگيره فرمان شير كنترل GCP74 مجهز به دوپيچ تنظيم حداقل و حداكثر عبور جريان گاز خروجي به مشعل اصلي مي باشد.

نحوه نصب :

نصب شير كنترل GCP74 در حالت هاي مختلف امكان پذير مي باشد. ورودي گاز كنترل مي تواند در چهار حالت مختلف نسب به خروجي گاز قرار گيرد، اين توانايي موجب سهولت نصب اين شير گرديده و كمترين ميزان مصرف را در لوله و اتصالات خواهد داشت.

نصب و جابجايي حالت ها و تنظيم شير كنترل GCP74 بايستي توسط افراد متخصص انجام پذيرد.
